Индивидуальная длина рычага торцовки фланца соответствует ограниченному пространству

У клиента из Греции был на объекте новый проект облицовки фланца.

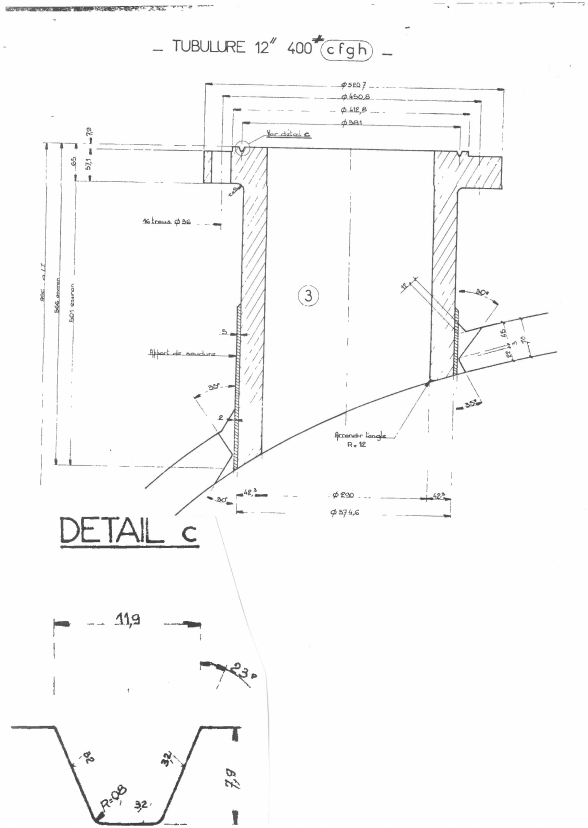

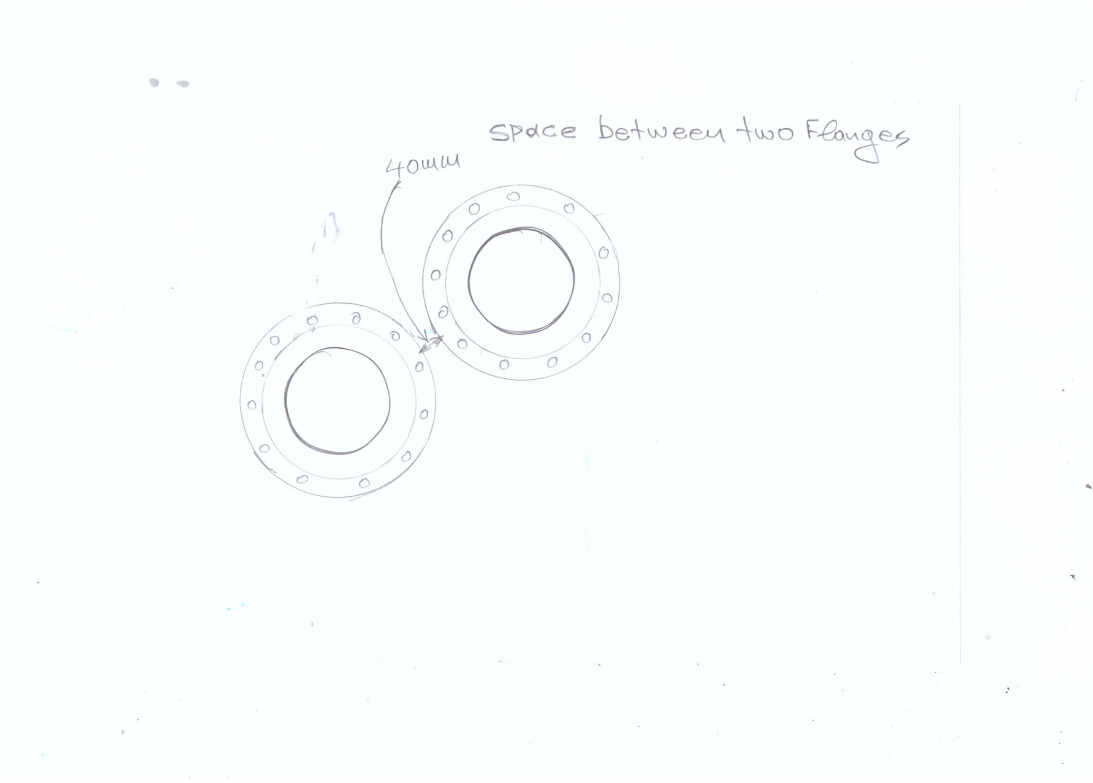

Но 2 соседних фланца расположены очень близко: всего 40 мм. Внешний диаметр фланца составляет 520 мм, поэтому Макс. Диаметр вращения около 600 мм (520+40*2) мм.

Нет места для использования станка для обработки фланцев с наружным диаметром, но наш закрытый размер фланцевого облицовочного станка с внутренним диаметром FI26: диаметр поворота 770 мм, что намного больше, чем ограниченный диаметр 600 мм.

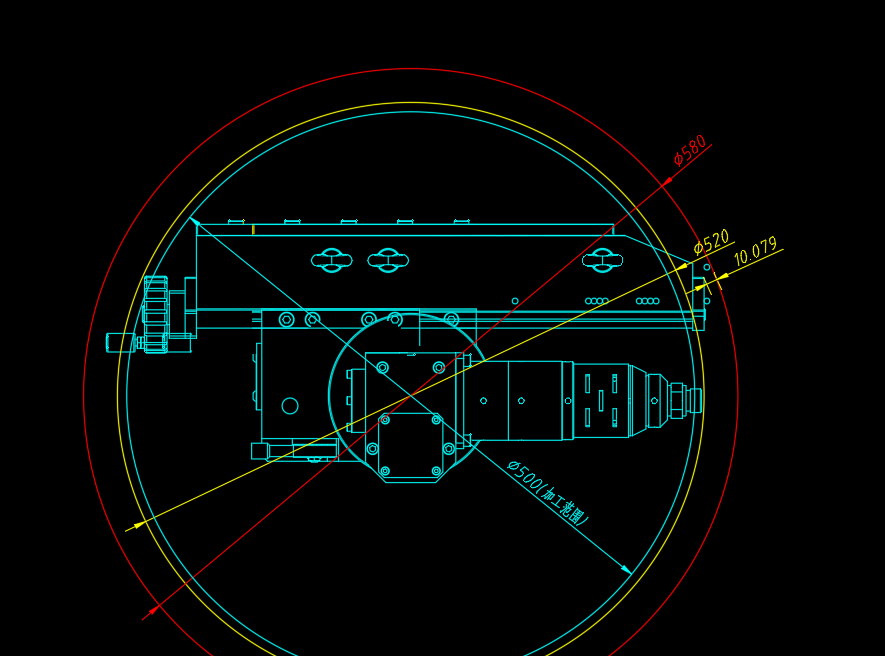

После обсуждения с нашей командой мы представляем наше предложение: сократив длину рычага в сочетании с регулировкой положения установки, мы можем получить диаметр вращения 580 мм, оставив 20 мм.

Таким образом мы можем работать с этой работой, а после укорочения руки макс. Рабочий диапазон будет 24 дюйма, потеряйте немного эффективный рабочий диапазон.

Ограниченное рабочее пространство является распространенной проблемой, с которой всегда приходится сталкиваться. Например, в случае холодного резака для труб с разъемной рамой мы поставляем диаграмму осевого и радиального зазора, чтобы гарантировать, что грейфер может выполнять определенную работу на месте.

NODHA всегда будет работать вместе с клиентом, чтобы найти решение на месте.
